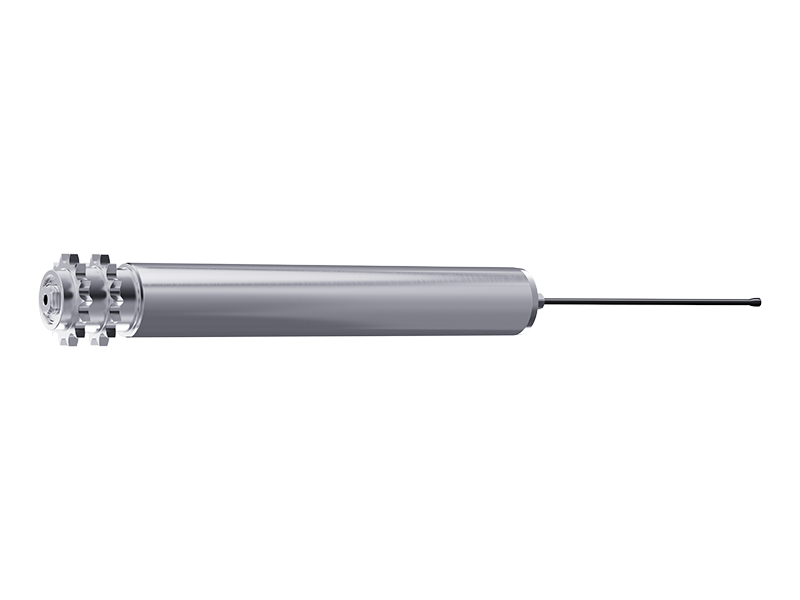

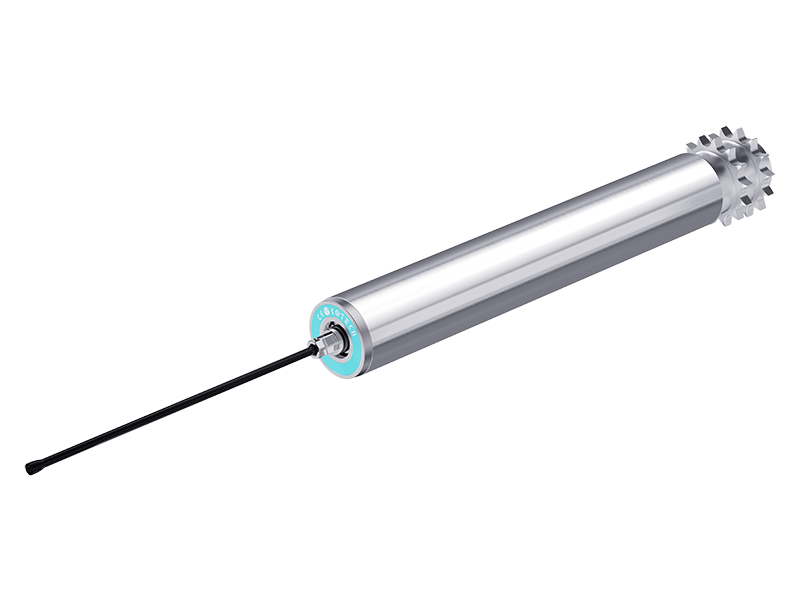

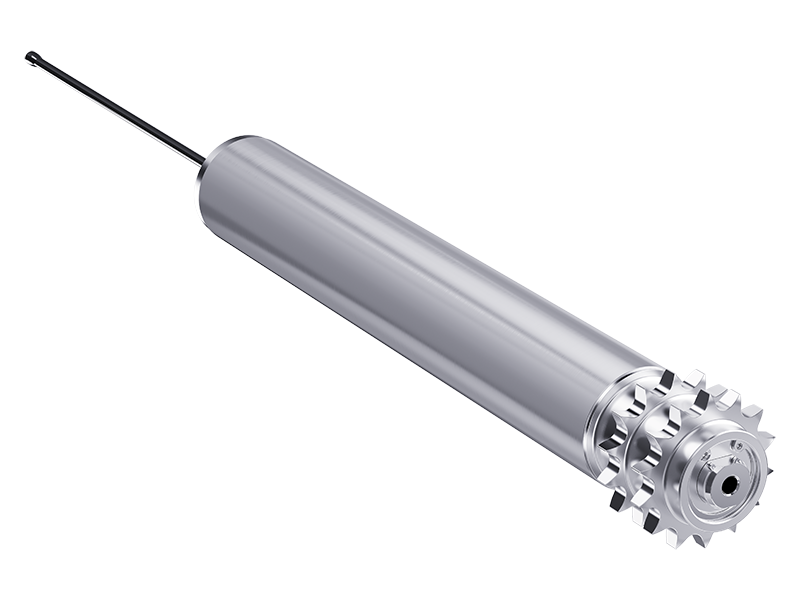

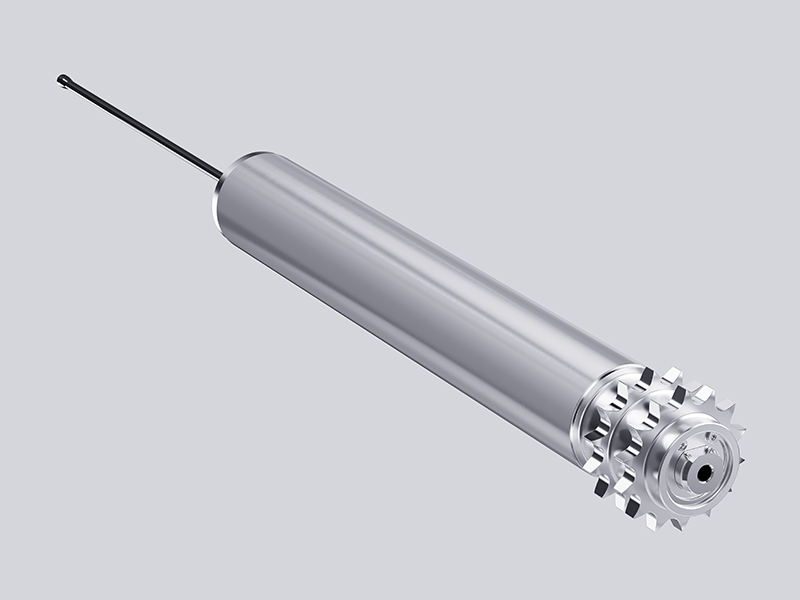

链轮滚筒
链轮滚筒
链轮滚筒
链轮滚筒

应用领域

用于箱式输送机械,如纸板箱、料箱、压板或轮胎。适用于直线输送机、小型皮带输送机,特别是零压力积放式输送机。也可用于穿梭系统,将输送机区段或移载机与其它输送机进行配合使用。



性能优势

高效节能:基于整体的杰出设计,整机效率明显高于同行业产品。

应用灵活:除市面上常规的PolyVee皮带、圆带或同步带头,对于电机出轴也进行了合理优化,并有11种齿轮比,可以满足更多的应用场景。

低噪:相较于竞品多为55dB以下,柯泰克的电动滚筒噪音可做到低于50dB以下。

基本参数

额定电压 24V 48V
额定电流(A) 2.2 3.1 4.5 1.1 1.5 2.3
启动电流(A) 5.5 7.8 11.3 2.8 3.8 5.8
额定功率(W) 35 50 80 35 50 80
最大噪音 50db
电缆长度 500mm (可增加延长线至2m)
防护等级 IP54/IP66
钢管材质 镀锌钢、不锈钢
钢管尺寸 φ50*1.5mm
轴心方式 11mm 六角, M12X1 螺纹
运行环境温度 -30°C~55°C



Φ50mm系列性能选型表

80W

速度代码 速比 额定输出转速(rpm) 额定输出线速度 (m/s) 额定输出力矩 (N-m) 启动力矩(N-m) 驱动载荷 *(μ=0.05) kg
S1 5 1380 3.61 0.60 1.49 30
S2 7 986 2.58 0.84 2.09 40
S3 13 531 1.39 1.55 3.88 75
S4 18 383 1.00 2.10 5.24 100
S5 25 276 0.72 2.91 7.28 140
S6 30 230 0.60 3.49 8.73 170
S7 42 164 0.43 4.89 12.22 240
S8 65 106 0.28 7.35 14.71 360
S9 78 88 0.23 8.85 17.70 430
S10 90 77 0.20 10.21 18.00 500
S11 108 64 0.17 12.26 18.00 600



50W

速度代码 速比 额定输出转速(rpm) 额定输出线速度 (m/s) 额定输出力矩 (N-m) 启动力矩(N-m) 驱动载荷 *(μ=0.05) kg
S1 5 1380 3.61 0.36 0.90 20
S2 7 986 2.58 0.49 1.23 30
S3 13 531 1.39 0.91 2.28 50
S4 18 383 1.00 1.27 3.18 70
S5 25 276 0.72 1.76 4.40 100
S6 30 230 0.60 2.13 5.33 115
S7 42 164 0.43 2.96 7.40 160
S8 65 106 0.28 4.58 11.45 250
S9 78 88 0.23 5.07 12.68 275
S10 90 77 0.20 5.89 14.73 320
S11 108 64 0.17 7.07 17.68 385



35W

速度代码 速比 额定输出转速(rpm) 额定输出线速度 (m/s) 额定输出力矩 (N-m) 启动力矩(N-m) 驱动载荷 *(μ=0.05) kg
S1 5 1380 3.61 0.26 0.65 10
S2 7 986 2.58 0.34 0.85 15
S3 13 531 1.39 0.64 1.60 35
S4 18 383 1.00 0.89 2.23 50
S5 25 276 0.72 1.24 3.10 70
S6 30 230 0.60 1.49 3.73 80
S7 42 164 0.43 2.07 5.18 110
S8 65 106 0.28 2.95 7.38 160
S9 78 88 0.23 3.55 8.88 200
S10 90 77 0.20 4.10 10.25 220
S11 108 64 0.17 4.95 12.38 270

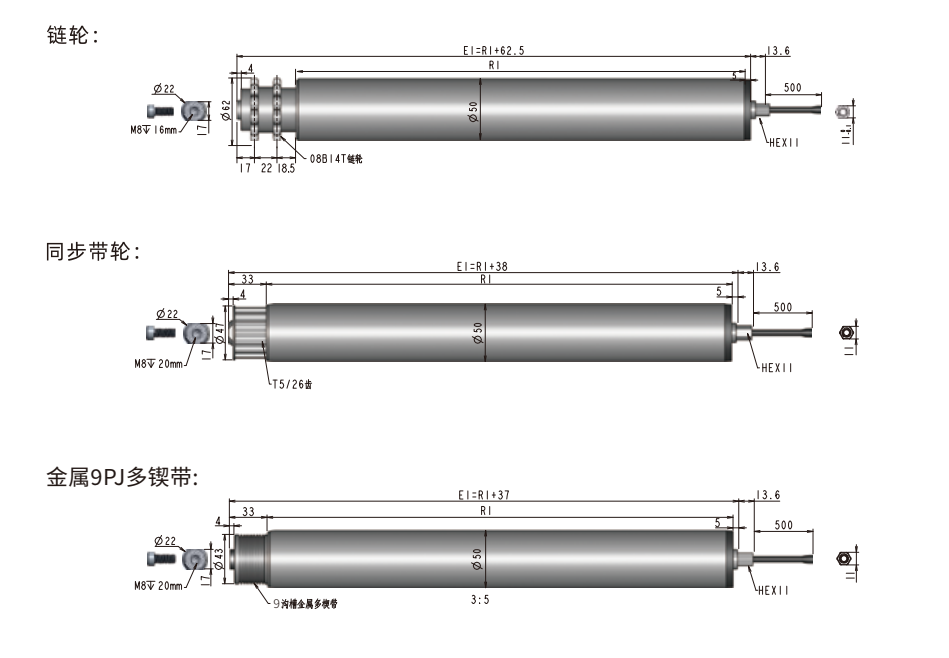

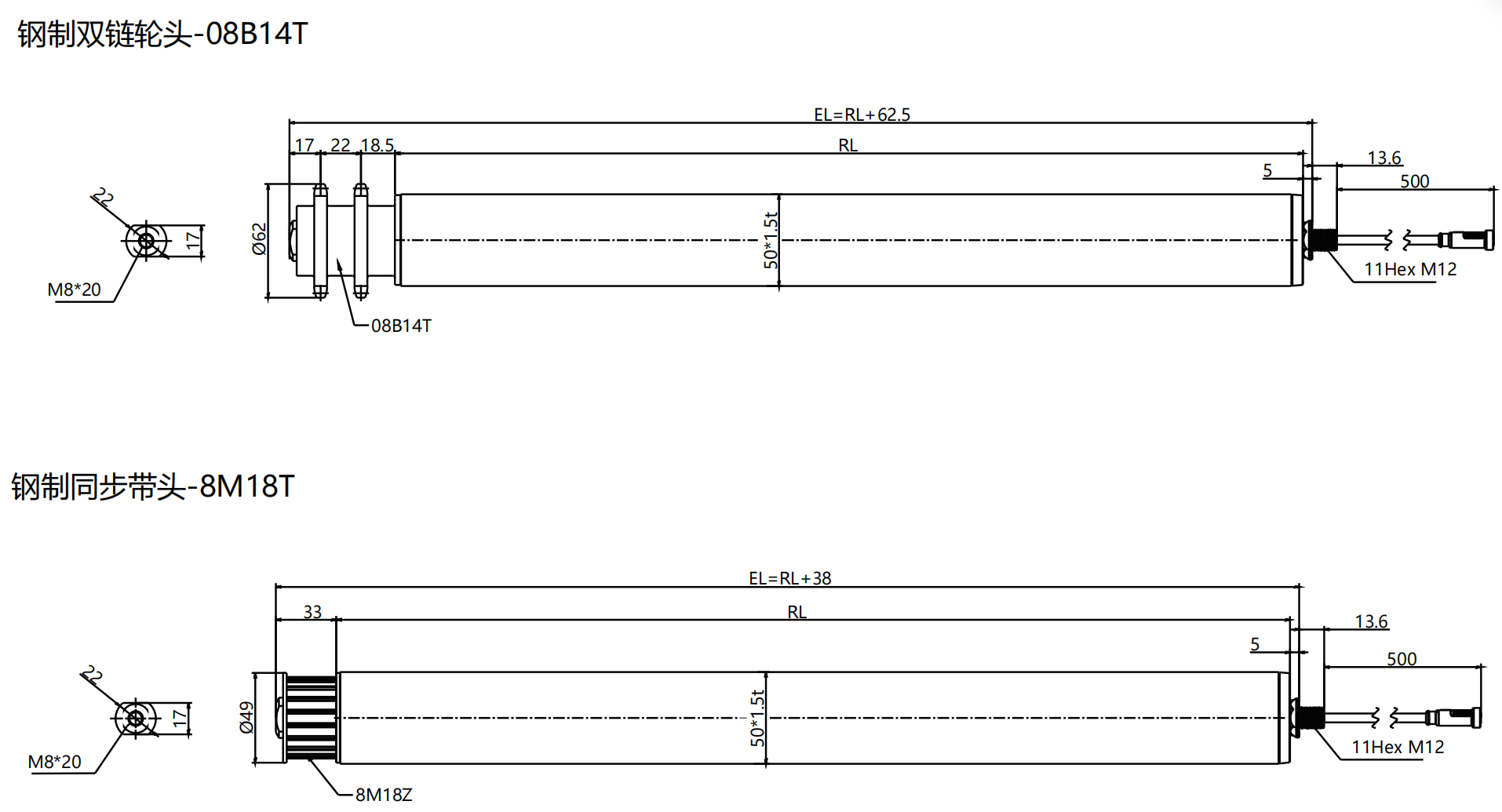

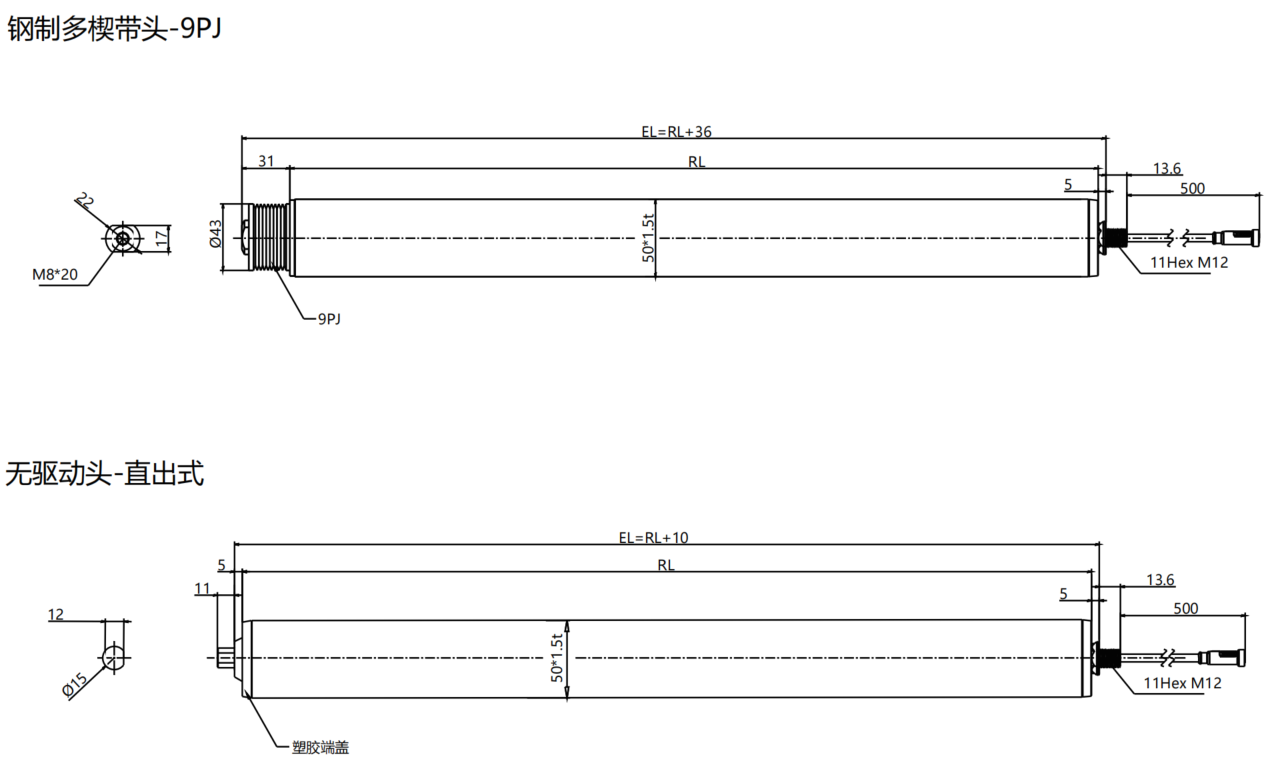

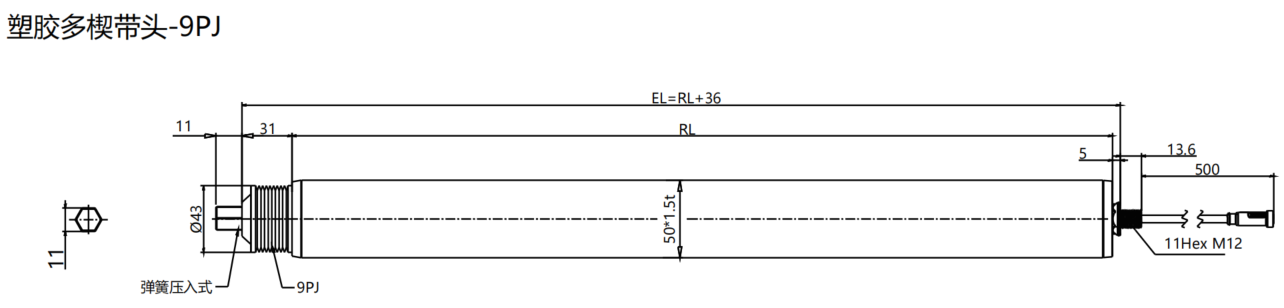

Φ50mm系列外形尺寸图
