链轮滚筒

应用领域：码垛线，汽配线，舵机

产品特征：扭矩大，承载效果好，不打滑，成本低

同齿比情况下 60 滚筒线速度更快

产品参数

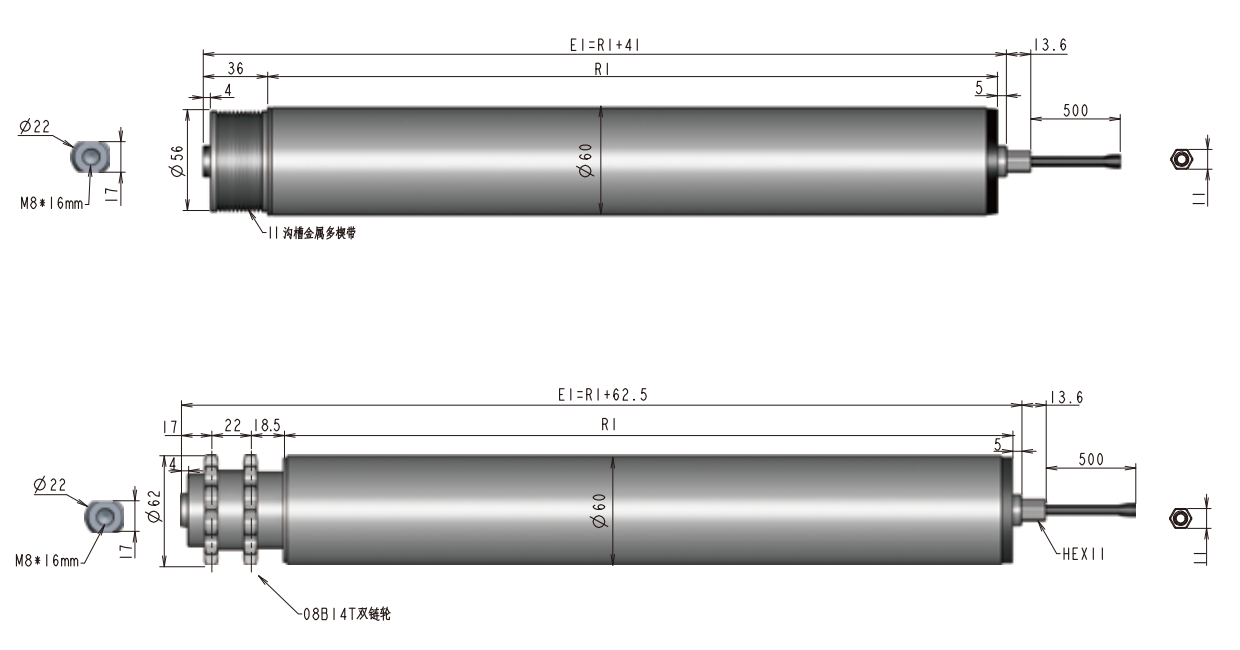

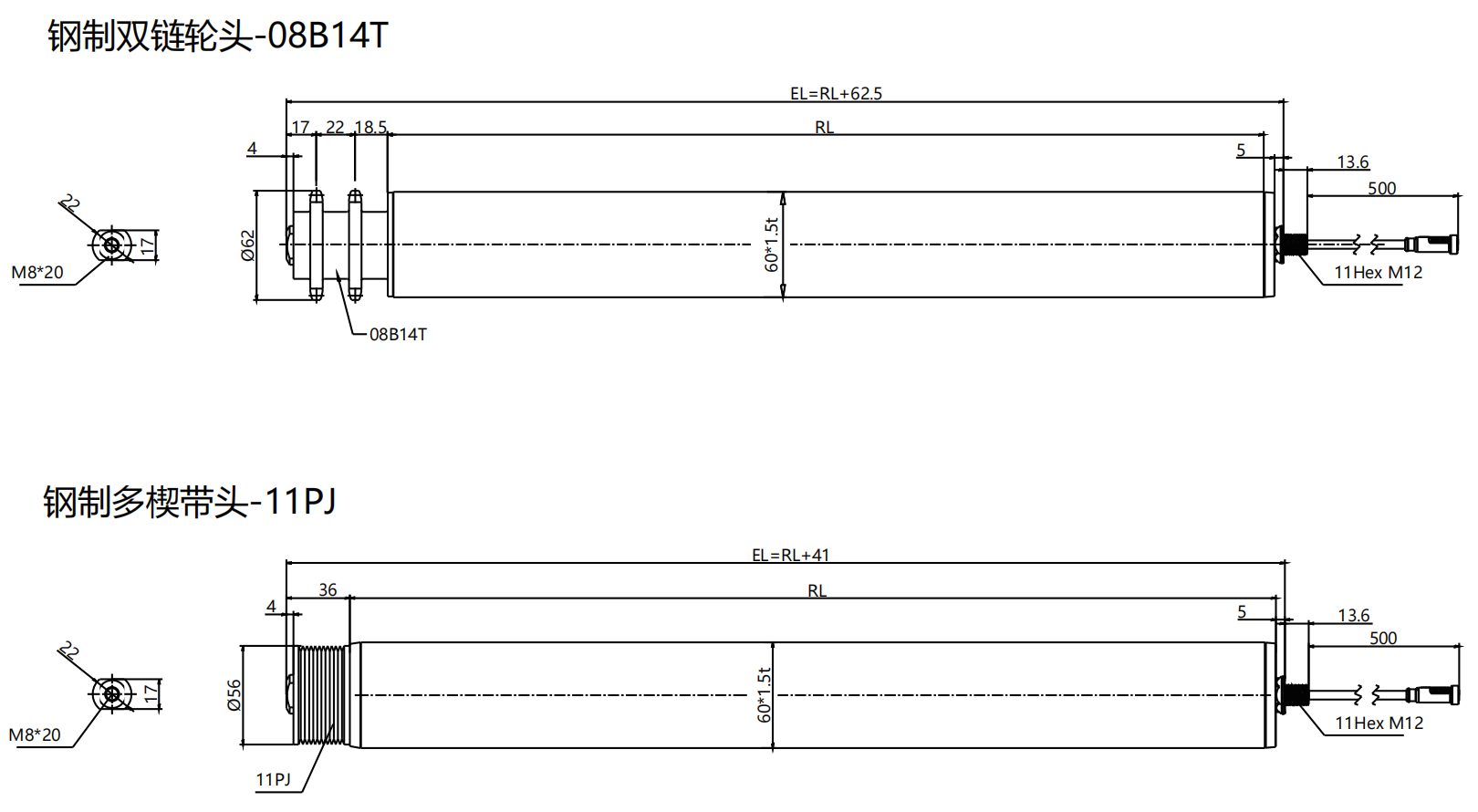

外形尺寸

基本参数

额定电压	24V			48V
额定电流(A)	2.2	3.1	4.5	1.1	1.5	2.3
启动电流(A)	5.5	7.8	11.3	2.8	3.8	5.8
额定功率(W)	35	50	80	35	50	80
最大噪音	50db
电缆长度	500mm (可增加延长线至2m)
防护等级	IP54/IP66
钢管材质	镀锌钢、不锈钢
钢管尺寸	φ50*1.5mm
轴心方式	11mm 六角, M12X1 螺纹
运行环境温度	-30°C~55°C

Φ60mm系列性能选型表

80W

速度代码	速比	额定输出转速(rpm)	额定输出线速度 (m/s)	额定输出力矩 (N-m)	启动力矩(N-m)	驱动载荷 *(μ=0.05) kg
S1	5	1380	3.61	0.60	1.49	30
S2	7	986	2.58	0.84	2.09	40
S3	13	531	1.39	1.55	3.88	75
S4	18	383	1.00	2.10	5.24	100
S5	25	276	0.72	2.91	7.28	140
S6	30	230	0.60	3.49	8.73	170
S7	42	164	0.43	4.89	12.22	240
S8	65	106	0.28	7.35	14.71	360
S9	78	88	0.23	8.85	17.70	430
S10	90	77	0.20	10.21	18.00	500
S11	108	64	0.17	12.26	18.00	600

50W

速度代码	速比	额定输出转速(rpm)	额定输出线速度 (m/s)	额定输出力矩 (N-m)	启动力矩(N-m)	驱动载荷 *(μ=0.05) kg
S1	5	1380	3.61	0.36	0.90	20
S2	7	986	2.58	0.49	1.23	30
S3	13	531	1.39	0.91	2.28	50
S4	18	383	1.00	1.27	3.18	70
S5	25	276	0.72	1.76	4.40	100
S6	30	230	0.60	2.13	5.33	115
S7	42	164	0.43	2.96	7.40	160
S8	65	106	0.28	4.58	11.45	250
S9	78	88	0.23	5.07	12.68	275
S10	90	77	0.20	5.89	14.73	320
S11	108	64	0.17	7.07	17.68	385

35W

速度代码	速比	额定输出转速(rpm)	额定输出线速度 (m/s)	额定输出力矩 (N-m)	启动力矩(N-m)	驱动载荷 *(μ=0.05) kg
S1	5	1380	3.61	0.26	0.65	10
S2	7	986	2.58	0.34	0.85	15
S3	13	531	1.39	0.64	1.60	35
S4	18	383	1.00	0.89	2.23	50
S5	25	276	0.72	1.24	3.10	70
S6	30	230	0.60	1.49	3.73	80
S7	42	164	0.43	2.07	5.18	110
S8	65	106	0.28	2.95	7.38	160
S9	78	88	0.23	3.55	8.88	200
S10	90	77	0.20	4.10	10.25	220
S11	108	64	0.17	4.95	12.38	270
