Φ50mm鼓型电动滚筒
应用领域
用于轻型皮带输送机，通常负载10到30公斤，例如动态称，非标自动化行业表现非常出色。
性能优势
通用设计：与50滚筒出自同一平台，同一控制器可以控制50及60的电动滚筒。
高效节能：基于整体的杰出设计，整机效率明显高于同行业产品。
应用灵活：驱动头为钢制驱动，对于电机出轴也进行了合理优化在重载时表现更为稳定，并有11种齿轮比，可以满足更多的应用场景。
低噪：相较于竞品多为55dB以下，柯泰克的电动滚筒噪音可做到低于50dB以下。
基本参数
| 额定电压 | 24V | 48V | ||||
| 额定电流(A) | 2.2 | 3.1 | 4.5 | 1.1 | 1.5 | 2.3 |
| 启动电流(A) | 5.5 | 7.8 | 11.3 | 2.8 | 3.8 | 5.8 |
| 额定功率(W) | 35 | 50 | 80 | 35 | 50 | 80 |
| 最大噪音 | 50db | |||||
| 电缆长度 | 500mm (可增加延长线至2m) | |||||
| 防护等级 | IP54/IP66 | |||||
| 钢管材质 | 镀锌钢、不锈钢 | |||||
| 钢管尺寸 | φ52*2.5mm | |||||
| 轴心方式 | 11mm 六角, M12X1 螺纹 | |||||
| 运行环境温度 | -30°C~55°C | |||||
Φ50mm鼓型电动滚筒选型表
80W
| 速度代码 | 速比 | 额定输出转速(rpm) | 额定输出线速度 (m/s) | 额定输出力矩 (N-m) | 启动力矩(N-m) |
| S1 | 5 | 1380 | 3.75 | 0.56 | 1.39 |
| S2 | 7 | 986 | 2.68 | 0.84 | 2.09 |
| S3 | 13 | 531 | 1.45 | 1.55 | 3.88 |
| S4 | 18 | 383 | 1.04 | 2.10 | 5.01 |
| S5 | 25 | 276 | 0.75 | 2.91 | 7.28 |
| S6 | 30 | 230 | 0.62 | 3.49 | 8.36 |
| S7 | 42 | 164 | 0.45 | 4.89 | 12.22 |
| S8 | 65 | 106 | 0.29 | 7.35 | 18.05 |
| S9 | 78 | 88 | 0.24 | 8.85 | 17.70 |
| S10 | 90 | 76 | 0.21 | 10.03 | 25.07 |
| S11 | 108 | 63 | 0.18 | 12.03 | 30.09 |
50W
| 速度代码 | 速比 | 额定输出转速(rpm) | 额定输出线速度 (m/s) | 额定输出力矩 (N-m) | 启动力矩(N-m) |
| S1 | 5 | 1380 | 3.75 | 0.36 | 0.90 |
| S2 | 7 | 986 | 2.68 | 0.49 | 1.23 |
| S3 | 13 | 531 | 1.45 | 0.91 | 2.28 |
| S4 | 18 | 383 | 1.04 | 1.27 | 3.18 |
| S5 | 25 | 276 | 0.75 | 1.76 | 4.40 |
| S6 | 30 | 230 | 0.62 | 2.13 | 5.33 |
| S7 | 42 | 164 | 0.45 | 2.96 | 7.40 |
| S8 | 65 | 106 | 0.29 | 4.58 | 11.45 |
| S9 | 78 | 88 | 0.24 | 5.07 | 12.68 |
| S10 | 90 | 76 | 0.21 | 5.89 | 14.73 |
| S11 | 108 | 63 | 0.18 | 7.07 | 17.68 |

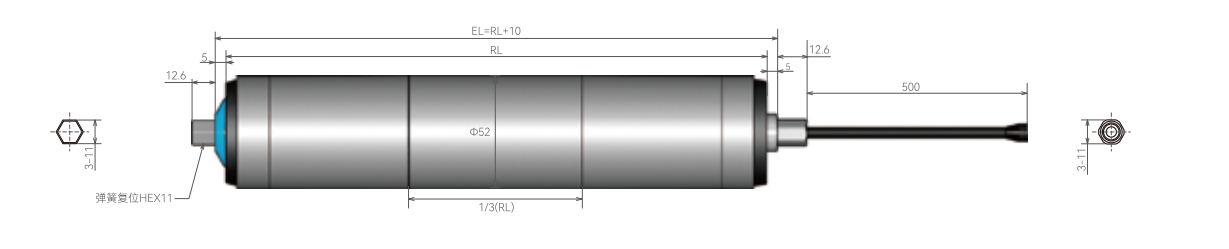

Φ50mm鼓型电动滚筒外形尺寸
